随着客户业务的多元化发展，对汇聚路由器融合的业务类型需求越来越丰富，迈普公司特推出了高度融合的MP3900X系列汇聚路由器。
MP3900X系列汇聚路由器具备完整的路由特性和丰富的交换特性；支持4G接入以及高性能的硬件国密；支持NAT66地址转换技术；支持子接口切片；MP3900X-08还可根据客户的业务灵活选择SPU转发卡，有效保护客户投资；MP3900X系列汇聚路由器与迈普其他的网络设备要一起，为金融、中小企业、政府、能源、交通、医疗客户构建贴近客户业务的整体网络解决方案。

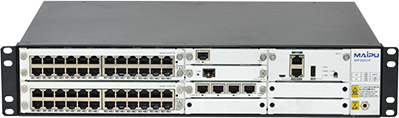

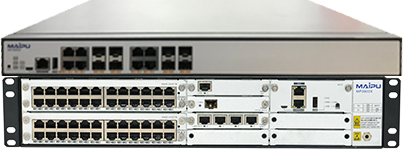

MP3900X系列 多业务汇聚路由器
产品特征
l 灵活多变的转发卡选择
四档不同性能的转发卡，根据客户业务选择转发卡，保护投资。
丰富的接口形态，高性能转发卡SPU40提供四个万兆接口。
采用硬件多核CPU无阻塞交换架构，管理与转发相互独立，在遭遇大流量攻击时管理流畅。
迈普特有的MEF快速转发技术，多业务极速转发。开启ACL后，转发性能不受影响。
l 智能多业务融合
齐全的路由特性以及丰富的交换特性，最大可支持48个千兆2层交换接口。
4G接入，多路4G灵活切换。
丰富的广域网接口类型：GET/GEF、支持155M POS、622M POS、155M CPOS、E1/CE1、V35串口。
多样化的VPN技术，IPSec、L2TP、GRE、MPLS VPN等技术满足客户业务需求。
l 全模块化设计
转发卡、电源、风扇、交换模块等均采用模块化设计，更换以及安装方式更便捷。
模块化的管理接口卡，提供Console口/Micro USB Console管理以及带外管理接口。
l 高性能国密
支持SM1/SM2/SM3/SM4全国密算法，充分保障数据安全。
专用高性能硬件国密卡，满足汇聚路由器场景需求。
l 多维度可靠性设计
双电源、双IOS/BOOT引导程序冗余设计，保障设备在长时间运行的可靠性。
模块热插拔，更换、新增模块不影响其他业务运行。
产品规格
|
产品型号 |
MP3900X-06 |
MP3900X-08 |
|||
|
硬件规格 |
|||||
|
SPU型号 |
NA |
SPU03 |
SPU05 |
SPU10 |
SPU40 |
|
固定WAN口 |
8GE Combo |
2GE Combo+1GEF |
16GET+8GEF |
16GET+8GEF +2XGE |
4XGE+4GET+4GEF |
|
槽位数 |
6个RM2B插槽 |
6个RM2B插槽+2个RM3E插槽 |
|||
|
国密加密性能 |
2Gbps |
3Gbps |
|||
|
非加密性能 |
8Gbps |
9Gbps |
|||
|
广域线路总带宽隧道加密性能（上行+下行） |
1Gbps |
2Gbps |
|||
|
隧道数（SPOKE互联） |
512 |
||||
|
USB |
1个 |
||||
|
带外管理口 |
支持 |
||||
|
电源 |
双冗余电源 |
||||
|
交流电源输入 |
AC：100~240V 50/60 Hz |
||||
|
配置口 |
1个RJ45配置口（支持micro usb console管理） |
||||
|
扩展模块 |
E1、CE1、SA、GET、GEF、4G、POS-OC3、POS-OC12、CPOS-OC3、SM1、10GE、V35串口卡 |
||||
|
外形尺寸（W*D*H,mm） |
442*382*44.3(1U) |
442*365*88.2(2U) |
|||
|
环境温度 |
0-45℃ |
||||
|
环境相对湿度 |
5%-85%（不结露） |
||||
|
散热方式 |
强制风冷 |
||||
|
风扇类型 |
温感调速风扇 |
||||
|
光接口支持DDMI |
支持 |
||||
|
双boot功能 |
支持 |
||||
|
双flash功能 |
支持 |
||||
|
热插拔 |
支持 |
||||
|
全网通4G |
6路 |
||||
|
软件特性 |
|||||
|
二层交换特性 |
NA |
VLAN、MSTP、LACP、FDB、端口管理、LLDP、802.1x、Voice VLAN |
|||
|
链路层协议 |
Frame_Relay、HDLC、PPP、PPPoE、桥接、虚拟以太、QinQ |
||||
|
路由协议 |
静态路由、RIP、RIPng、OSPFv2、OSPFv3、BGP、BGP4+、IS-IS、兼容EIGRP |
||||
|
IPv4/IPv6 |
支持IPv4和IPv6双协议栈，支持IPv4向IPv6的过渡技术，包括：IPv6手工隧道、6to4隧道、GRE隧道等，支持IPv6 NetStream技术，基于流的统计技术，可以对网络中的业务流量进行统计和分析，支持ND攻击防御，防止IPv6终端仿冒攻击 |
||||
|
安全性 |
支持ACL安全过滤、NAT、PPP加密、L2TP、GRE、策略路由、AAA、SSH、IPSec VPN |
||||
|
支持OSPFv3 for SRv6、ISIS for SRv6、BFD for SRv6、EVPN L3VPN over SRv6，支持SR，控制流量按照预先设置的网络节点逐跳转发，支持SRv6 Policy，支持通过BGP创建SRv6 Policy |
|||||
|
IPsec VPN |
支持国密算法SM1、SM2、SM3、SM4 |
||||
|
MPLS |
MPLS、LDP、L2VPN、L3VPN、MPLS TE |
||||
|
QoS |
FIFO、PQ、FQ、WFQ、CBWFQ、LLQ、RSVP、CAR、HQoS、流量整形 |
||||
|
组播 |
支持DVMRP、PIM-SM/DM、PIM-SSM/SDM、MSDP、MVPN组播路由协议 |
||||
|
管理功能 |
SHELL、WEB、SNMP V1/V2/V3、Telnet、Rlogin、FTP、TFTP，支持TR069、支持IPFIX流量监控功能，支持对终端用户域名访问控制功能、支持对PC、移动终端常见互联网应用识别，并能够针对应用下发过滤和限速控制策略 |
||||
|
网络监控协议 |
支持Telemetry协议 |
||||
|
自动化运维 |
支持NETCONF自动化配置接口 |
||||
|
设备指标等参数仅供参考，具体数值，以实际交付产品为准 |
|||||
组网应用

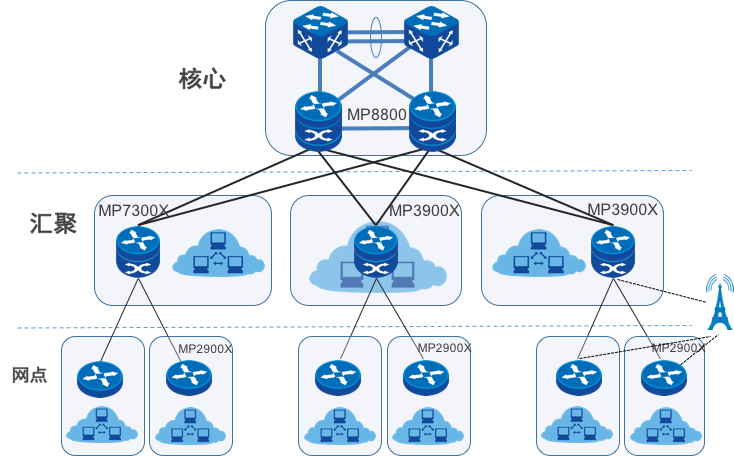

应用场景一：金融汇聚路由器场景
银行：支行、网点、自助银行；
保险：地市分公司、县区支公司、代办点；
证券：营业部；
-
MP3900X-08作为MSTP或LNS汇聚路由器，不同SPU可根据客户业务灵活选择，高性能国密转发性能可汇聚大量4G网点。
-
网点采用MP2900X系列路由交换一体机设备接入。
-
支持VRRP双机热备，双机稳定切换，电源等关键器件冗余设计，保障设备长期稳定运行。
应用场景二：金融外联场景
二级分行外联：外联其他监管机构：人行、银监会等合作机构
-
二级分行外联路由器，支持高性能NAT，满足出口地址转换需求。
-
丰富的接口类型，支持GE光/电、E1、POS、SA等多种接口类型，充分满足异构网络的外联需求。
-
支持VRRP双机热备，双机稳定切换，电源等关键器件冗余设计，保障设备长期稳定运行。

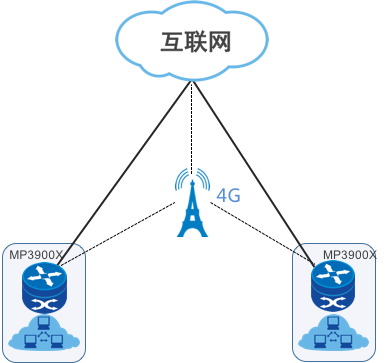

应用场景三：运营商代建互联网出口路由器场景
大中型企业：互联网出口网关
移动代建：移动专线、4G专线
-
移动代建互联网出口路由器，支持高性能NAT转换，满足大中型企业的出口网关应用场景。
-
固化光口可直接满足光纤专线出口，4G模块可满足移动代建互联网出口专线的应急开通。
应用场景四：党政网汇聚路由器场景
政府：区县分支机构、乡镇/街道分支机构
公共事业：医院、普教
-
支持完善的MPLS VPN特性，满足电子政务外网数据安全隔离的要求。
-
支持GE光/电、E1、POS、SA等多种接口类型，充分满足异构网络的接入需求。
-
支持VRRP等特性，双机稳定切换，电源等关键器件冗余设计，保障设备长期稳定运行。
订购信息
|
产品型号 |
描述 |
|
路由器主机 |
|
|
MP3900X-08 |
MP3900X-08，路由器主机，2U高度，1个RJ45/MicroUSB配置口，1个USB接口，6个RM2B插槽，2个RM3E插槽，1个SPU槽位，两个电源模块插槽，模块化风扇 |
|
RM3E-SPU05 |
RM3E-SPU05，MP3900X转发卡，16个千兆电口和8个千兆光口 |
|
RM3E-SPU03 |
RM3E-SPU03，MP3900X转发卡，2个千兆Combo接口和1个千兆光口 |
|
RM3E-SPU10 |
RM3E-SPU10，MP3900X转发卡，16个千兆电口和8个千兆光口，2个万兆接口 |
|
RM3E-SPU40 |
RM3E-SPU40，MP3900X转发卡，4个千兆电口、4个千兆光口和4个千兆Combo接口，4个万兆接口 |
|
MP3900X-06 |
MP3900X-06,路由器，1个RJ45配置口，1个USB接口， 8个GET Combo以太接口，6个RM2B插槽，双交流电源，支持SM1/SM2/SM3/SM4国密算法 |
|
多功能模块 |
|
|
模块名称 |
描述 |
|
RM2B-1SA |
单路高速V35串口模块 |
|
RM2B-2SA |
2路高速V35串口模块 |
|
RM2B-1E1 |
单路非信道化E1接口模块 |
|
RM2B-1CE1 |
单路信道化E1接口模块 |
|
RM2B-4E1 |
4路非信道化E1接口模块 |
|
RM2B-4CE1 |
4路信道化E1接口模块 |
|
RM2B-1GE |
单路千兆以太Combo接口模块 |
|
RM2B-4GET |
4路千兆以太电接口模块 |
|
RM2B-4XGEF |
4个万兆光口接口模块 |
|
RM2B-4GEF |
4路千兆以太光接口模块 |
|
RM3E-24GETS |
24路千兆L2层以太电接口卡 |
|
RM2B-1POS-OC3 |
单路155M POS接口模块 |
|
RM2B-1CPOS-OC3 |
单路155M CPOS接口模块 |
|
RM2B-1POS-OC12 |
单路622M POS接口模块 |
|
RM2B-SM1-A |
高性能国密办算法加密模块，支持SM1/SM4 |
|
RM2B-4G-LTE |
4G卡，LTE-FDD制式(band:1/3)，TD-LTE制式(band 39/40/41)，WCDMA制式，TD-CDMA制式，EDGE/GPRS/GSM |
|
RM2B-4G-LTES |
4G卡，LTE-FDD制式(band:1/3)，TD-LTE制式(band 39/40/41)，WCDMA制式，TD-CDMA制式，EDGE/GPRS/GSM，集成国密加密算法 |
|
RM2B-4G-LTE-A |
4G卡，LTE-FDD制式(band:1/3)，TD-LTE制式(band 38/39/40/41)，WCDMA制式，TD-CDMA制式，EVDO制式，CDMA2000 1x制式，EDGE/GPRS/GSM |
|
电源 |
|
|
模块名称 |
描述 |
|
AD250-1S005E-B |
AD250-1S005E-B，AC.DC250W，可插拔交流电源模块，抽风，交流输入100-240VAC/3.5A，输出12V/21A，隔离，均流，尺寸( 210*100*41.8)mm |
|
风扇 |
|
|
模块名称 |
描述 |
|
FAN-2B-01 |
MP3900X模块化风扇 |
